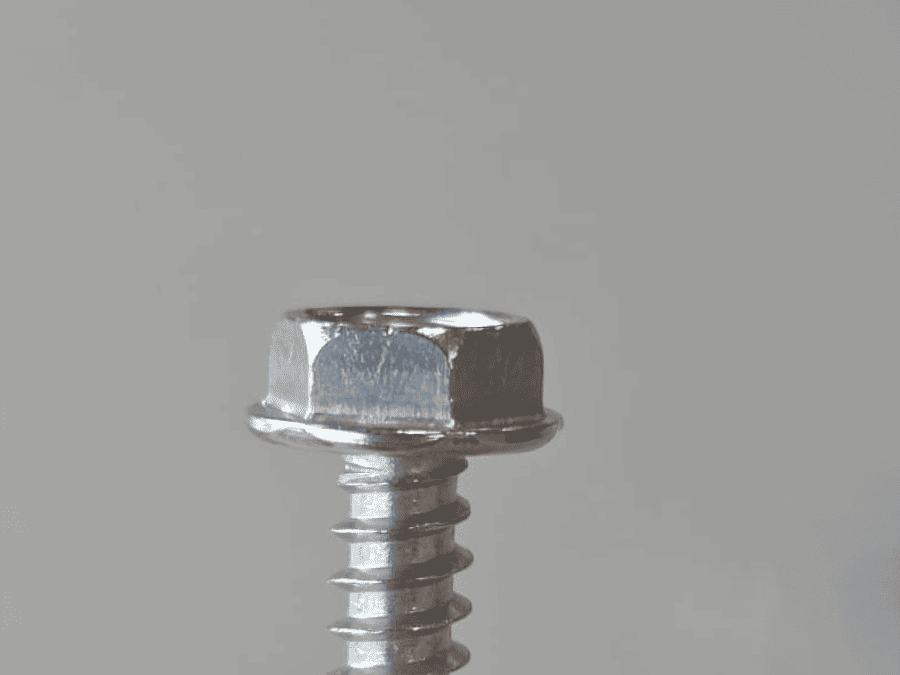

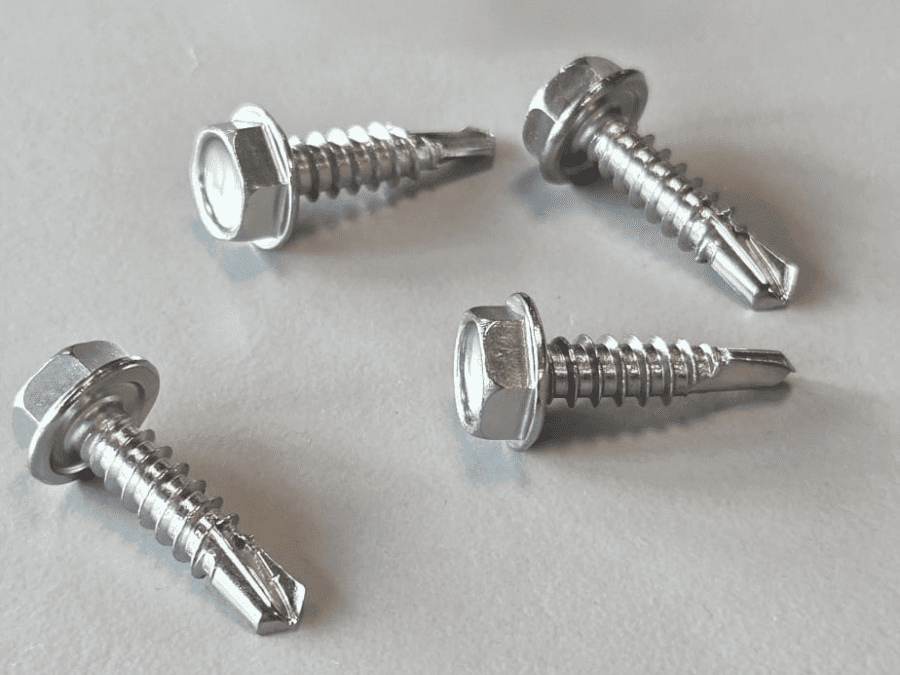

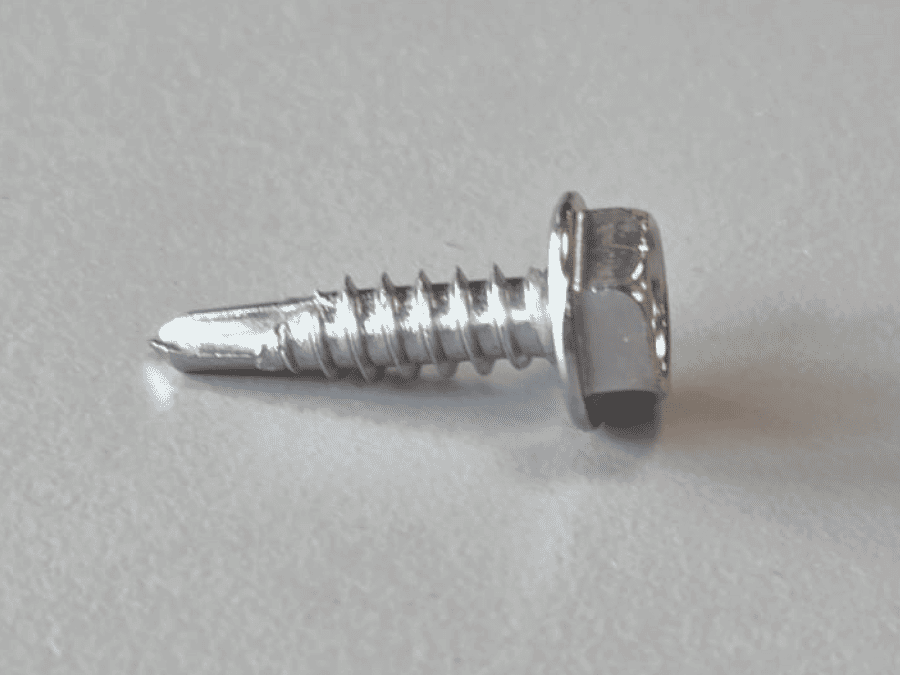

Wkręt samowiercący do konsol WS-A2 4,8x19mm

Wkręt samowiercący WS-A2 4,8x19 to profesjonalny łącznik systemowy przeznaczony do trwałego i bezpiecznego łączenia pasywnych konsol elewacyjnych (serii Z7 oraz Z8) z profilami podkonstrukcji aluminiowej (np. profilami L). Wykonanie ze stali nierdzewnej A2 gwarantuje wysoką odporność na korozję, stabilność połączenia oraz pełną niezawodność w systemach elewacji wentylowanych.

Szczegóły techniczne wkrętu WS-A2

• Typ: Wkręt samowiercący do podkonstrukcji elewacyjnych
• Średnica: 4,8 mm
• Długość: 19 mm
• Materiał: Stal nierdzewna klasa A2
• Zastosowanie: Łączenie konsol KM (Z7 / Z8) z profilami aluminiowymi
• Średnie zużycie: Około 6 – 8 szt. / m² elewacji
• Narzędzia: Montaż bez konieczności wstępnego nawiercania

Niezawodne połączenie w systemach pasywnych

Wkręty samowiercące 4,8x19 stanowią kluczowy element montażowy podkonstrukcji wsporczej. Zostały zaprojektowane do szybkiego i pewnego zespalania konsol nośnych Z8 oraz konsol wiatrowych Z7 z pionowymi profilami aluminiowymi.

Dzięki przewiercającej końcówce samowiercącej montaż przebiega sprawnie, bez konieczności wcześniejszego punktowania i wiercenia otworów w elemencie aluminiowym. Przyspiesza to prace na rusztowaniu i obniża koszty wykonawcze.

Bezpieczeństwo pożarowe i wysoka odporność korozyjna

Wykorzystanie wysokiej jakości stali nierdzewnej A2 zapobiega powstawaniu ogniw galwanicznych w miejscu styku z aluminium oraz stalą pokrytą powłoką Magnelis® z której wykonane są konsole. Zapewnia to długowieczność całej konstrukcji wsporczej, nawet w trudnych warunkach zewnętrznych.

Stalowe łączniki nierdzewne są elementem całkowicie niepalnym (klasa reakcji na ogień A1 – wynikająca bezpośrednio z zastosowanego materiału, czyli niepalnej stali). Zastosowanie wkrętów WS-A2 w połączeniu z pasywnymi konsolami (niewymagającymi palnych podkładek tworzywowych) umożliwia spełnienie wyśrubowanych wymogów bezpieczeństwa pożarowego – w tym norm dotyczących budynków powyżej 25 metrów (§ 216.8 WT) oraz pasów nadokiennych i ścian oddzielenia przeciwpożarowego (§ 235.2 WT).

Zapotrzebowanie na m² i akcesoria komplementarne

Do prawidłowego zaplanowania ilości materiałów na 1 m² elewacji wentylowanej przyjmuje się następujące średnie normy zużycia:

• Wkręty samowiercące WS-A2 4,8x19: około 6 – 8 szt. / m²
• Konsole nośne Z8 210x130: około 1,5 – 2 szt. / m²
• Konsole wiatrowe Z7 210x70: około 2,5 – 3 szt. / m²

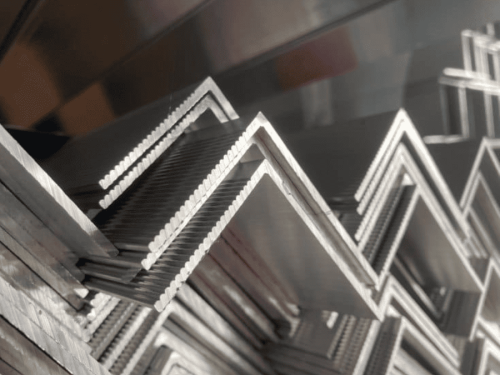

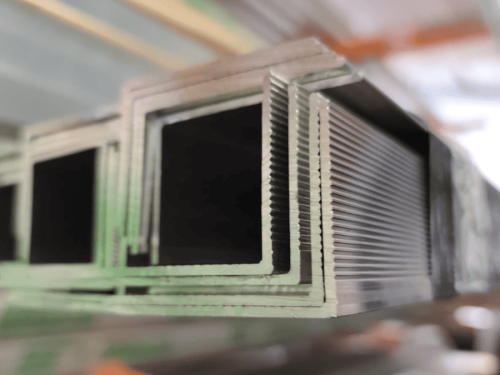

• Profil aluminiowy (Profil L Alu): około 2 mb / m²

FAQ - Najczęściej zadawane pytania

Czym różni się konsola nośna Z8 230x130 od konsoli wiatrowej Z7 230x70?

Konsola nośna Z8 posiada poszerzoną podstawę o szerokości 130 mm, dzięki czemu odpowiada za przenoszenie ciężaru własnego całej okładziny elewacyjnej (obciążenia pionowe) oraz sił wiatru. Konsola wiatrowa Z7 (szerokość 70 mm) służy głównie do stabilizacji elewacji i przenoszenia obciążeń poziomych (parcie i ssanie wiatru).

Czy konsola nośna Z8 230x130 wymaga stosowania podkładek termicznych (termo-przekładek)?

Nie, konsola nośna spełnia wyśrubowane normy cieplne bez konieczności montażu przekładek z tworzyw sztucznych. Eliminuje to elementy palne z podkonstrukcji, co umożliwia jej montaż na budynkach o wysokości powyżej 25 metrów oraz na ścianach stanowiących elementy oddzielenia przeciwpożarowego.

Ile konsol nośnych Z8 230x130 należy zaplanować na 1 m² elewacji?

Średnio na 1 m² elewacji wentylowanej przyjmuje się zużycie około 1,5 – 2 sztuk konsol nośnych Z8 oraz około 2,5 – 3 sztuk konsol wiatrowych Z7.

Dlaczego klasa korozyjna C5 jest istotna podczas prac na budowie?

Klasa C5 zapewnia najwyższą odporność na agresywne środowisko przemysłowe i morskie. Dzięki zastosowaniu stali z powłoką metaliczną Magnelis®, konsole można bezpiecznie ciąć na placu budowy (laserem, piłami czy szlifierką) bez ryzyka utraty właściwości antykorozyjnych na krawędziach cięcia.

Jak zamontować konsole nośne Z8 na ścianie z już zamontowanym ociepleniem ze styropianu?

W przypadku montażu na istniejącym styropianie należy wyciąć otwór w izolacji za pomocą otwornicy, zamontować konsolę nośną bezpośrednio do podłoża nośnego za pomocą odpowiednich kotew, a następnie uzupełnić krążek styropianowy, wklejając go na piankę poliuretanową (PP).

Jaką grubość wełny mineralnej zastosować do konsoli nośnej Z8 230x130?

Konsola o wysięgu 230 mm jest dedykowana do izolacji z wełny mineralnej o grubości 200 mm – pozostawia to wymaganą prawem 3-centymetrową szczelinę wentylacyjną. W przypadku projektów przewidujących wełnę 180 mm, zachęcamy do wyboru konsoli nośnej w rozmiarze 210x130, również dostępnej w ofercie Komplex Market.
