Kołek ramowy do konsol 10x80mm z wkrętem w powłoce z ocynku płatkowego

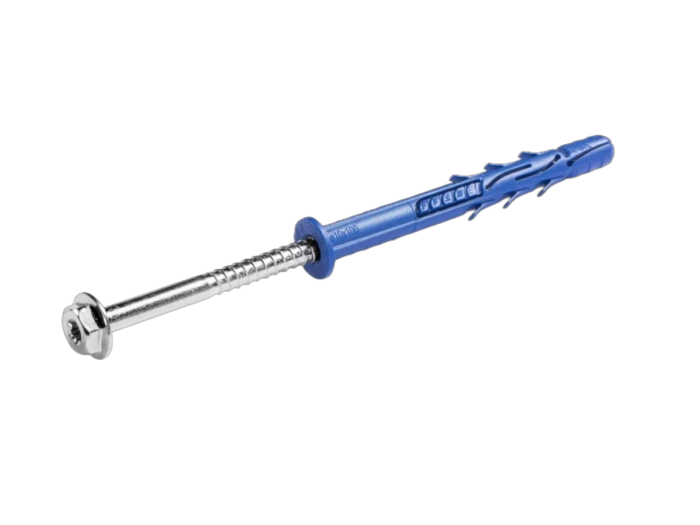

Kołek ramowy 10x80 z wkrętem w powłoce z ocynku płatkowego to wysoce wytrzymały łącznik rozporowy przeznaczony do pewnego zakotwienia pasywnych konsol elewacyjnych serii Z7 oraz Z8 bezpośrednio w podłożach mineralnych drobnowymiarowych, takich jak cegła ceramiczna pełna i perforowana, silikat czy beton. Specjalna powłoka ocynku płatkowego zapewnia wielokrotnie wyższą odporność korozyjną w porównaniu ze standardowym ocynkiem galwanicznym, stanowiąc kluczowy element trwałych i bezpiecznych podkonstrukcji elewacji wentylowanych.

Szczegóły techniczne kołka ramowego 10x80

• Typ: Kołek ramowy rozporowy z wkrętem (stalowo-tworzywowy)
• Średnica koszulki (wiercenia): 10 mm
• Długość koszulki / wkręta: 80 mm
• Powłoka ochronna wkręta: Ocynk płatkowy (wysoka odporność antykorozyjna)
• Materiał koszulki: Poliamid (nylon) o wysokiej odporności na starzenie i uszkodzenia mechaniczne
• Dedykowane podłoża: Cegła ceramiczna (pełna/dziurawka), bloczki i cegły silikatowe, beton
• Zastosowanie: Mocowanie konsol nośnych Z8 oraz wiatrowych Z7 do ściany konstrukcyjnej
• Gniazdo / Łeb: Łeb sześciokątny z kołnierzem dociskowym / gniazdo TORX (TX40)

Pewne zakotwienie konsol pasywnych KM w cegle i silikacie

Kołki ramowe 10x80 zaprojektowano z myślą o przeniesieniu obciążeń pionowych oraz sił ssania i parcia wiatru z podkonstrukcji na ścianę budynku. Wydłużona strefa rozporu oraz specjalne skrzydełka i wypustki tworzywowe zapobiegają obracaniu się koszulki w otworze podczas wkręcania wkręta.

Gwarantuje to stabilny montaż konsol nośnych Z8 (210x130 / 230x130) oraz konsol wiatrowych Z7 (210x70) na trudniejszych podłożach murarskich z bloczków silikatowych oraz cegieł.

Trwałość antykorozyjna i bezpieczeństwo pożarowe

Zastosowanie ocynku płatkowego eliminuje ryzyko korozji elektrochemicznej i zapewnia znacznie dłuższą żywotność łącznika w warunkach wilgotności zewnętrznej. Powłoka ta charakteryzuje się również doskonałą przyczepnością.

Kołek ramowy w połączeniu z pasywnymi konsolami stalowymi KM (niewymagającymi palnych przekładek tworzywowych) stanowi element bezpiecznej systemowej podkonstrukcji. Pozwala spełnić rygorystyczne wymagania w zakresie bezpieczeństwa pożarowego (§ 225 WT do 120 minut odporności ogniowej, § 216.8 WT dla obiektów powyżej 25 metrów oraz § 235.2 WT dla pasów nadokiennych i ścian oddzielenia P-Poż).

Wskazówki montażowe

• Przygotowanie otworu: Wiercić wiertłem o średnicy 10 mm. W przypadku podłoży z pustaków lub cegieł drążonych należy wiercić bez udaru, aby nie uszkodzić przegród wewnętrznych materiału.
• Oczyszczenie: Otwór przed osadzeniem kołka należy starannie oczyścić ze zwiercin.
• Głębokość zakotwienia: Minimalna głębokość osadzenia koszulki w podłożu konstrukcyjnym powinna być zgodna z wytycznymi projektu / Krajowej Oceny Technicznej (KOT).

Średnie normatywne zapotrzebowanie na materiały podkonstrukcji ( na 1 m² elewacji)

• Kołki ramowe 10x80 do podłoża: około 2 – 4 szt. / m² (zależnie od rozstawu konsol i obciążeń)
• Konsole nośne Z8 210x130: około 1,5 – 2 szt. / m²
• Konsole wiatrowe Z7 210x70: około 2,5 – 3 szt. / m²
• Wkręty samowiercące WS-A2 4,8x19: około 6 – 8 szt. / m²

FAQ - Najczęściej zadawane pytania

Do jakich podłoży dedykowany jest kołek ramowy 10x80?

Kołek przeznaczony jest do mocowania konsol elewacyjnych w materiałach drobnowymiarowych – cegle ceramicznej (pełnej i perforowanej), cegle i bloczkach silikatowych oraz w betonie.

Czym różni się ocynk płatkowy od zwykłego ocynku galwanicznego?

Ocynk płatkowy tworzy na powierzchni wkręta nieciągłą powłokę z mikropłatków cynku i glinu, zapewniając kilkukrotnie wyższą odporność na korozję zewnętrzną i atmosferyczną. Ponadto proces jego nakładania wyklucza ryzyko kruchości wodorowej stali.

Jakie narzędzia są potrzebne do wkręcania wkręta z kołka 10x80?

Wkręt posiada łeb sześciokątny ze zintegrowanym kołnierzem oraz gniazdo TORX (TX40). Montaż można przeprowadzić kluczem nasadowym lub bitem TORX przy użyciu zakrętarki udarowej bądź wkrętarki.

Czy te kołki pasują do montażu pasywnych konsol KM Z7 oraz Z8?

Tak, średnica kołka (10 mm) oraz wymiar wkręta są dostosowane do otworów montażowych w podstawach konsol nośnych Z8 oraz wiatrowych Z7, zapewniając właściwy docisk podstawy konsoli do ściany.
