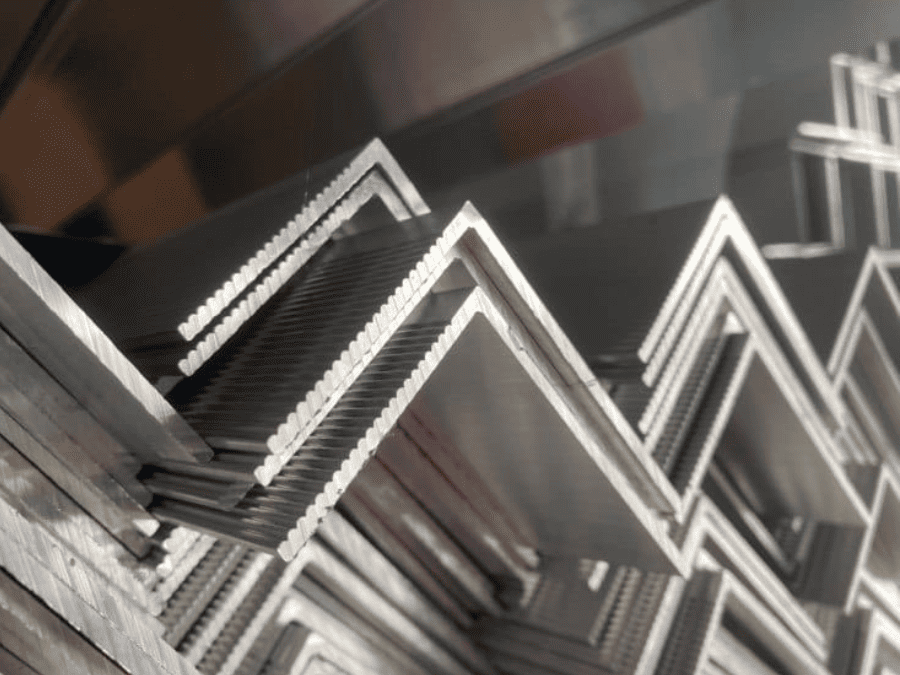

Kątownik aluminiowy do konsol 60x40x2 mm (6 m)

Kątownik aluminiowy L 60x40x2 mm o długości 6000 mm (6 m) to kluczowy element pionowej podkonstrukcji wsporczej przeznaczony do współpracy z pasywnymi konsolami elewacyjnymi serii Z7 oraz Z8. Wykonany z wysokiej jakości stopu aluminium, stanowi stabilny ruszt do bezpośredniego mocowania okładzin elewacji wentylowanej. Długość handlowa 6 metrów pozwala na optymalne rozplanowanie pionowych profili i minimalizację odpadów na placu budowy.

Szczegóły techniczne kątownika aluminiowego 60x40x2

• Typ: Profil aluminiowy L (kątownik nierównoramienny)
• Wymiary przekroju: 60 x 40 mm
• Grubość ścianki: 2 mm
• Długość handlowa: 6000 mm (6 mb)
• Materiał: Aluminium konstrukcyjne (stop o wysokiej odporności na korozję i wytrzymałości mechanicznej)
• Zastosowanie: Pionowy profil podkonstrukcji w systemach elewacji wentylowanych
• Kompatybilność: Bezpośredni montaż do konsol wiatrowych Z7 oraz nośnych Z8 za pomocą wkrętów samowiercących WS-A2

Stabilna i lekka podkonstrukcja elewacji wentylowanej

Kątownik aluminiowy L 60x40 mm przenosi obciążenia z zewnętrznych płyt lub paneli elewacyjnych bezpośrednio na pasywne konsole. Zastosowanie wymiarów 60x40 mm zapewnia odpowiednią sztywność osiową oraz odpowiednią powierzchnię styku zarówno dla połączenia z konsolą, jak i dla mocowania płyt elewacyjnych.

Dzięki zastosowaniu stopu aluminium profil charakteryzuje się bardzo niską masą własną przy jednoczesnym zachowaniu wysokich parametrów wytrzymałościowych. Nie obciąża dodatkowo ściany budynku, a sztanga o długości 6 m ułatwia uzyskanie idealnie równej płaszczyzny elewacji na dużych wysokościach.

Odporność korozyjna i pełne bezpieczeństwo pożarowe

Aluminium tworzy na swojej powierzchni naturalną warstwę tlenkową, która chroni profil przed szkodliwym wpływem czynników atmosferycznych i wilgoci ze szczeliny wentylacyjnej. W połączeniu ze wkrętami nierdzewnymi WS-A2 oraz stalowymi konsolami z powłoką Magnelis® układ nie tworzy szkodliwych ogniw galwanicznych.

Kątownik aluminiowy jako element wyprodukowany w 100% z metalu jest materiałem całkowicie niepalnym (klasa reakcji na ogień A1). W połączeniu z bezpodkładkowymi konsolami Z7 i Z8 pozwala spełnić wymagania prawne w zakresie NRO oraz bezpieczeństwa pożarowego budynków powyżej 25 m (§ 216.8 WT) oraz pasów nadokiennych (§ 235.2 WT).

Wskazówki montażowe

• Lokalizacja punktów stałych i przesuwnych: Montaż profili L do konsol Z7 i Z8 należy wykonać zgodnie z projektem (uwzględniającym dylatacje termiczne aluminium).
• Łączenie: Łączenie kątownika z konsolą realizuje się za pomocą wkrętów samowiercących WS-A2 4,8x19 (bez konieczności wcześniejszego nawiercania).
• Dylatacja: Pomiędzy kolejnymi odcinkami profili 6-metrowych należy zachować odpowiednią szczelinę dylatacyjną (zwykle ok. 10–15 mm) zapobiegającą odkształceniom pod wpływem rozszerzalności cieplnej.

Średnie zapotrzebowanie na materiały podkonstrukcji (na 1 m² elewacji)

• Profil aluminiowy (Kątownik L 60x40x2): około 2 mb / m²
• Konsole nośne Z8 210x130: około 1,5 – 2 szt. / m²
• Konsole wiatrowe Z7 210x70: około 2,5 – 3 szt. / m²
• Wkręty samowiercące WS-A2 4,8x19: około 6 – 8 szt. / m²

FAQ - Najczęściej zadawane pytania

Jaką funkcję pełni kątownik aluminiowy L 60x40x2?

Kątownik stanowi pionowy profil nośny (ruszt), do którego mocuje się bezpośrednio okładzinę elewacyjną. Jest on z kolei przykręcany do konsol pasywnych Z7 oraz Z8 zakotwionych w ścianie budynku.

Dlaczego profile aluminiowe sprzedawane są w odcinkach 6-metrowych?

Długość 6000 mm jest standardem w branży elewacyjnej, który pozwala na szybki montaż na dużych powierzchniach, redukuje liczbę połączeń dylatacyjnych oraz ogranicza ilość odpadów produkcyjnych przy docinaniu.

Czym mocuje się kątownik aluminiowy do konsoli Z7 / Z8?

Do łączenia kątownika aluminiowego z konsolami pasywnymi KM służą dedykowane wkręty samowiercące ze stali nierdzewnej WS-A2 4,8x19 mm, które zapobiegają korozji galwanicznej.

Czy profil aluminiowy do elewacji wentylowanej wymaga dodatkowego zabezpieczenia antykorozyjnego?

Nie, aluminium konstrukcyjne posiada naturalną odporność korozyjną w środowisku zewnętrznym i nie wymaga dodatkowego malowania ani cynkowania pod konstrukcyjne zastosowania w elewacji wentylowanej.

Czy profil aluminiowy do elewacji wentylowanej z oferty Komplex Market spełnia wymogi niepalności (klasa A1)?

Tak, elementy aluminiowe są materiałem całkowicie niepalnym i posiadają najwyższą klasę reakcji na ogień A1.
