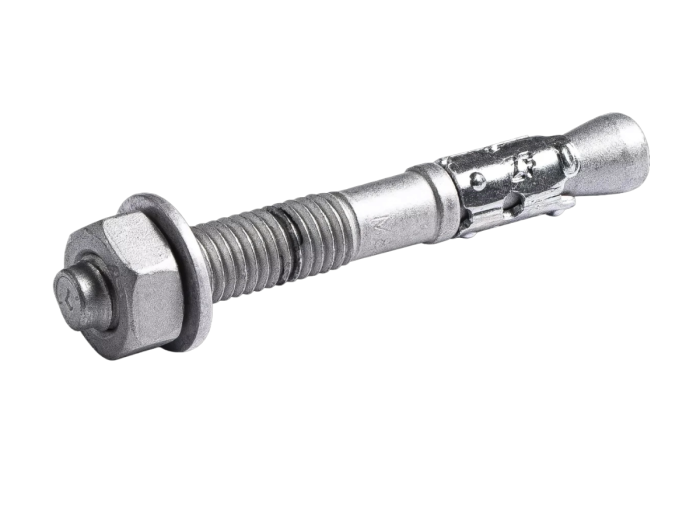

Kotwa opaskowa do konsol M8x80 w powłoce z ocynku płatkowego

Kotwa opaskowa M8x80 w powłoce z ocynku płatkowego to wysoce wytrzymały łącznik mechaniczny przeznaczony do bardzo trwałego i pewnego zakotwienia pasywnych konsol elewacyjnych serii Z7 oraz Z8 bezpośrednio w podłożach betonowych i żelbetowych. Zastosowanie ocynku płatkowego gwarantuje wyjątkową odporność na korozję zewnętrzną, a stabilny mechanizm rozporu opaskowego zapewnia maksymalne parametry nośne w pękniętym i niepękniętym betonie.

Szczegóły techniczne kotwy opaskowej M8x80

• Typ: Mechaniczna kotwa opaskowa / sworzniowa
• Średnica gwintu / wiercenia: M8 / 8 mm
• Długość całkowita: 80 mm
• Powłoka ochronna: Ocynk płatkowy (wysoka odporność antykorozyjna)
• Dedykowane podłoże: Beton zarysowany i niezarysowany, żelbet
• Zastosowanie: Bezpośredni montaż konsol nośnych Z8 oraz wiatrowych Z7 do ściany żelbetowej lub wieńców
• Elementy w zestawie: Sworzeń z opaską rozporową, nakrętka sześciokątna, podkładka

Maksymalna nośność w podłożach betonowych i żelbetowych

Kotwy sworzniowe M8x80 są dedykowanym rozwiązaniem do przenoszenia najwyższych obciążeń statycznych i dynamicznych wynikających z ciężaru własnego elewacji oraz parcia i ssania wiatru. Specjalna opaska rozpręża się precyzyjnie w otworze pod wpływem dokręcania nakrętki kluczem dynamometrycznym.

Dzięki małym średnicom wiercenia (tylko 8 mm) montaż przebiega sprawnie i minimalizuje ryzyko natrafienia na gęste zbrojenie w wieńcach i ścianach żelbetowych.

Trwałość w ocynku płatkowym i odporność ogniowa

Zastosowana zaawansowana powłoka z ocynku płatkowego eliminuje ryzyko powstawania korozji pod wpływem wilgoci z otoczenia i czynników atmosferycznych. Nie powoduje również zjawiska kruchości wodorowej stali, co ma kluczowe znaczenie przy przenoszeniu długotrwałych obciążeń.

Kotwa stalowa w połączeniu z pasywnymi konsolami stalowymi  z oferty Komplex Market (niewymagającymi stosowania palnych podkładek z tworzyw) tworzy w 100% niepalny układ podkonstrukcji (klasa reakcji na ogień A1). Rozwiązanie spełnia rygorystyczne kryteria ochrony przeciwpożarowej (§ 225 WT do 120 minut odporności ogniowej, § 216.8 WT dla obiektów powyżej 25 metrów oraz § 235.2 WT dla pasów nadokiennych i ścian oddzielenia P-Poż).

Wskazówki montażowe kotwy opaskowej M8x80

• Przygotowanie otworu: Wiercić udarowo wiertełkiem o średnicy 8 mm na głębokość zgodną z projektową głębokością zakotwienia.
• Czyszczenie otworu: Kluczowy etap! Otwór przed osadzeniem kotwy należy starannie przedmuchać i usunąć zwierciny w wnętrza.
• Montaż: Kotwę wbić młotkiem przez otwór w podstawie konsoli do podłoża betonowego, a następnie dokręcić nakrętkę.

Średnie zapotrzebowanie na materiały podkonstrukcji (na 1 m² elewacji)

• Kotwy opaskowe M8x80 do żelbetu: około 2 – 4 szt. / m² (zależnie od rozstawu konsol i obciążeń)
• Konsole nośne Z8 210x130: około 1,5 – 2 szt. / m²
• Konsole wiatrowe Z7 210x70: około 2,5 – 3 szt. / m²
• Wkręty samowiercące WS-A2 4,8x19: około 6 – 8 szt. / m²

FAQ - Najczęściej zadawane pytania

Do jakich podłoży przeznaczona jest kotwa opaskowa M8x80?

Kotwa dedykowana jest wyłącznie do materiałów pełnych o wysokiej gęstości, takich jak beton zarysowany i niezarysowany oraz elementy żelbetowe (np. wieniec, podciąg, ściana monolityczna).

Jakie narzędzie jest potrzebne do wiercenia otworów pod kotwę M8?

Należy użyć wiertarki udarowej z wiertłem do betonu SDS-plus o średnicy 8 mm.

Czy kotwę M8x80 można montować bezpośrednio przez otwór w konsoli KM?

Tak, kotwa opaskowa umożliwia montaż przelotowy. Oznacza to, że po przyłożeniu konsoli Z7 lub Z8 do ściany można wiercić otwór bezpośrednio przez otwór w stopce konsoli i wbijać kotwę bez jej odsuwania.

Jaka jest zaleta ocynku płatkowego na kotwie opaskowej?

Ocynk płatkowy zapewnia znacznie większą odporność korozyjną niż zwykły ocynk galwaniczny, stanowiąc trwałe zabezpieczenie mechanizmu rozporowego i gwintu w warunkach elewacji wentylowanej.

Czy kotwy opaskowe spełniają wymogi niepalności (NRO / A1)?

Tak, stalowa kotwa opaskowa jest materiałem całkowicie niepalnym (klasa A1). W połączeniu ze bezpodkładkowymi konsolami Z7/Z8 gwarantuje pełne bezpieczeństwo pożarowe zgodne z polskimi Warunkami Technicznymi.
