Stopa RAPTOR S 15-35

Regulowana stopa pod legary Raptor S 15–35 mm firmy SOLVER to innowacyjne rozwiązanie przeznaczone do sprawnego, stabilnego i precyzyjnego poziomowania legarów pod tarasy wentylowane oraz podłogi podniesione. Produkt sprawdza się zarówno w zastosowaniach zewnętrznych (tarasy, balkony), jak i wewnątrz budynków. Dzięki unikalnej konstrukcji schodkowej oraz możliwości modyfikacji zestawu, stopa Raptor S stanowi doskonałą podstawę pod legary drewniane, kompozytowe oraz aluminiowe.

Czym jest stopa Raptor S i jak działa unikalny mechanizm regulacji?

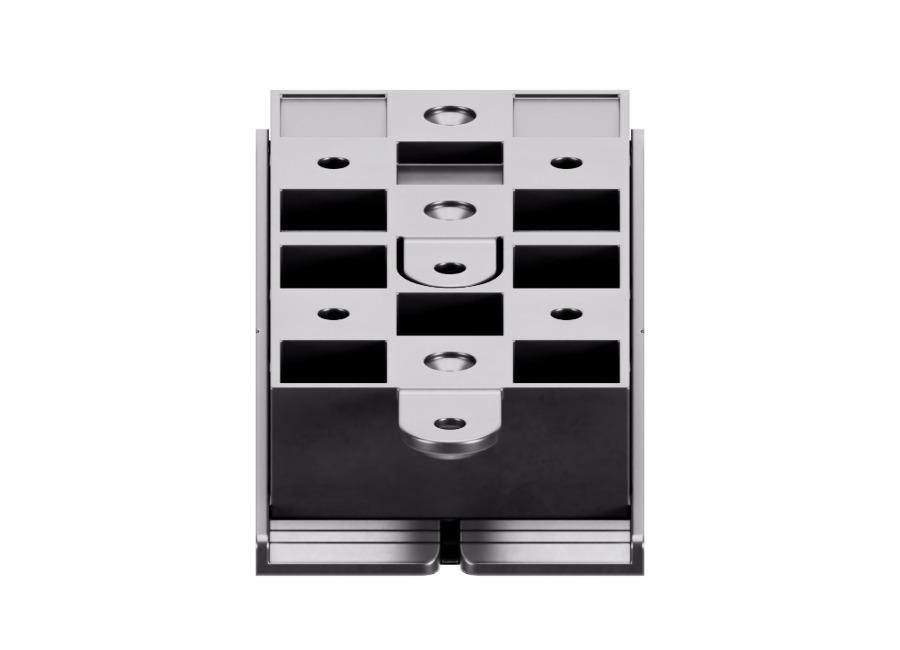

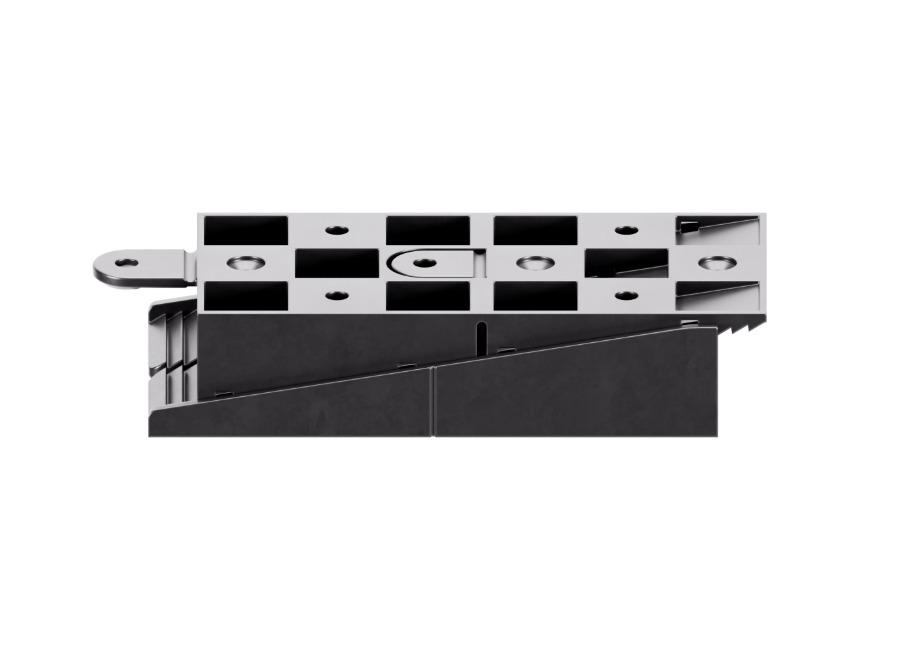

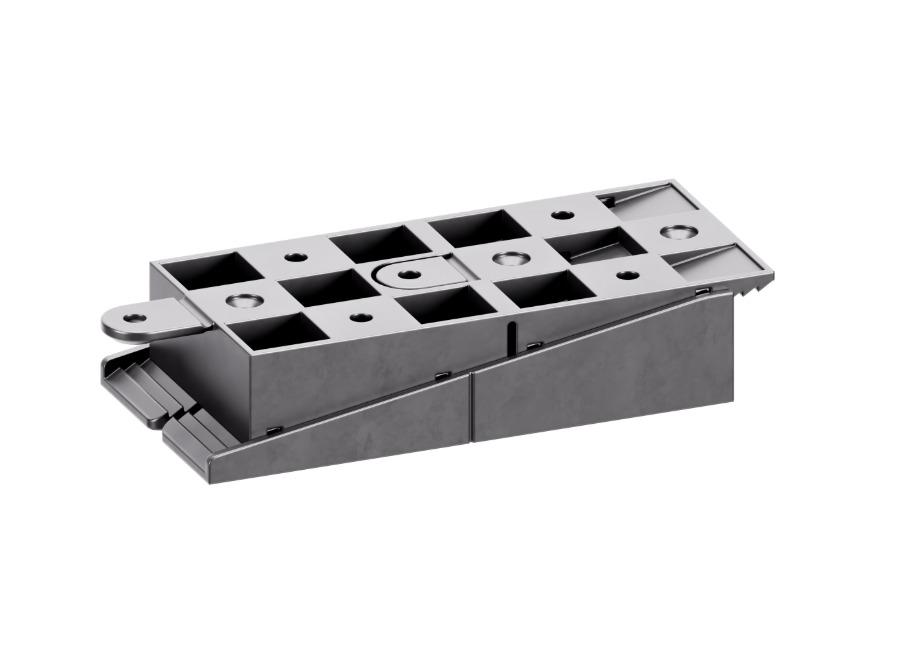

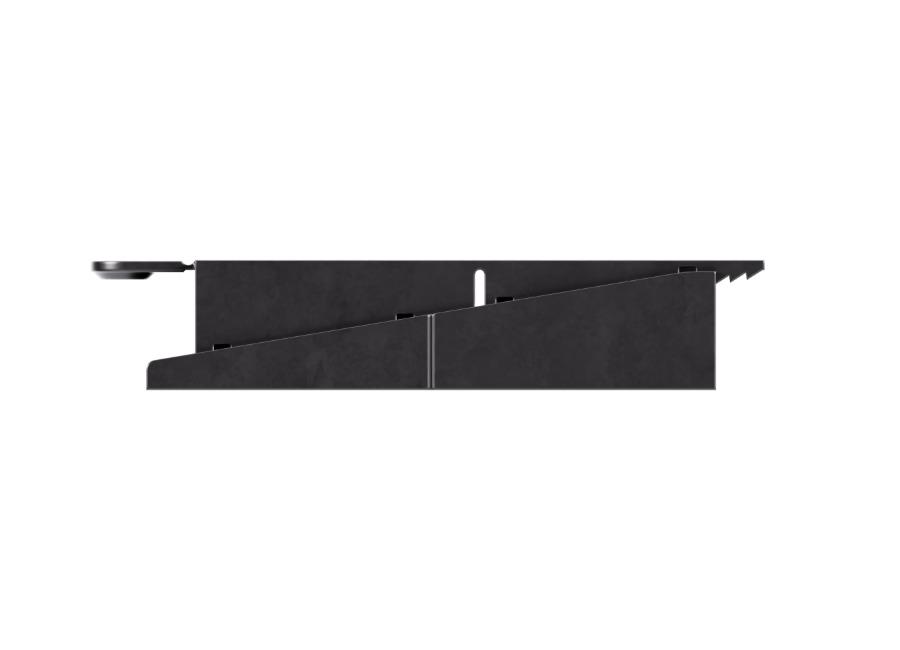

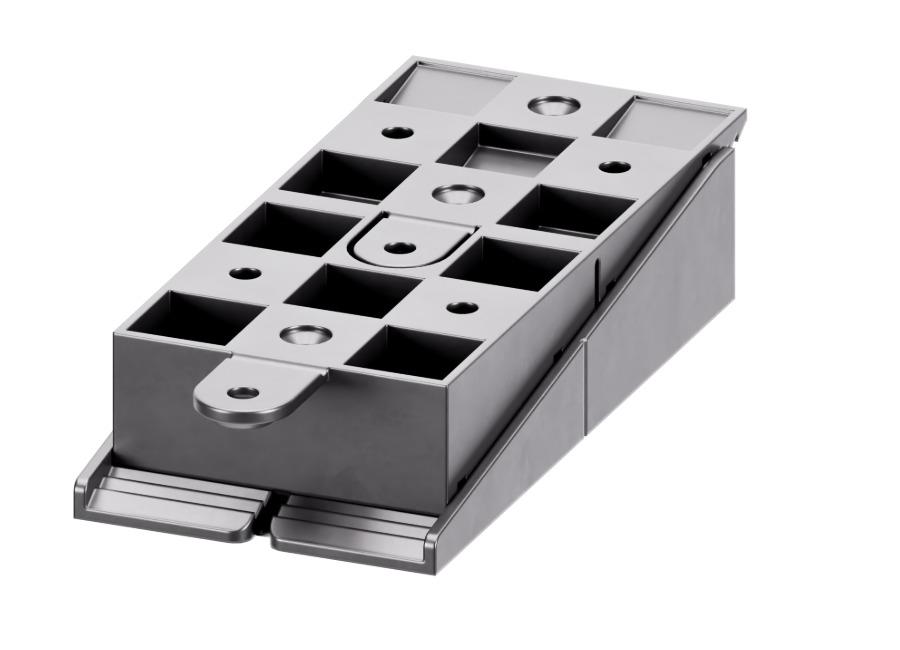

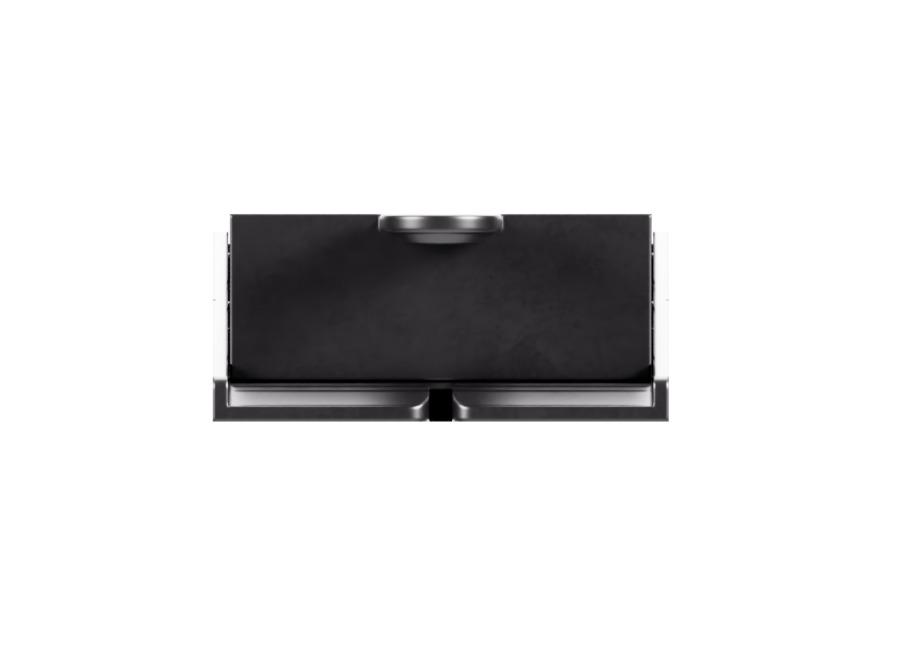

Stopa regulowana Raptor S to profesjonalny element podkonstrukcji tarasowej, przeznaczony do podnoszenia i wyrównywania poziomu legarów. Konstrukcja wspornika opiera się na systemie klinowym z precyzyjnym ząbkowaniem.

·         Regulacja schodkowa z dokładnością do 1 mm - płynna zmiana wysokości odbywa się poprzez przesunięcie ząbkowanego klina względem pasującej, ząbkowanej podstawy. Pozwala to na idealne wypoziomowanie powierzchni z dokładnością do jednego milimetra.

·         Unikalna możliwość przełamania klina dla niskich zabudów - dołączony w zestawie klin S został zaprojektowany z opcją przełamania lub przecięcia na dwie części – niską oraz wysoką. Połączenie niskiej połówki klina z podstawą S pozwala uzyskać zakres wysokości od 15 mm do 25 mm. Z kolei wysoka połówka klina w połączeniu z podstawą S daje zakres wysokości od 25 mm do 35 mm podniesienia legara. Obydwie połówki zachowują pełną funkcjonalność i posiadają własny uchwyt montażowy do legara.

·         Trwała blokada ustawionej wysokości - po uzyskaniu docelowej wysokości cały układ blokuje się poprzez wkręcenie jednego wkręta w otwór znajdujący się najbliżej środka podstawy. Zabieg ten przebija połączenie klina z podstawą i trwale stabilizuje całą konstrukcję.

Parametry techniczne i zakres regulacji stopy Raptor S

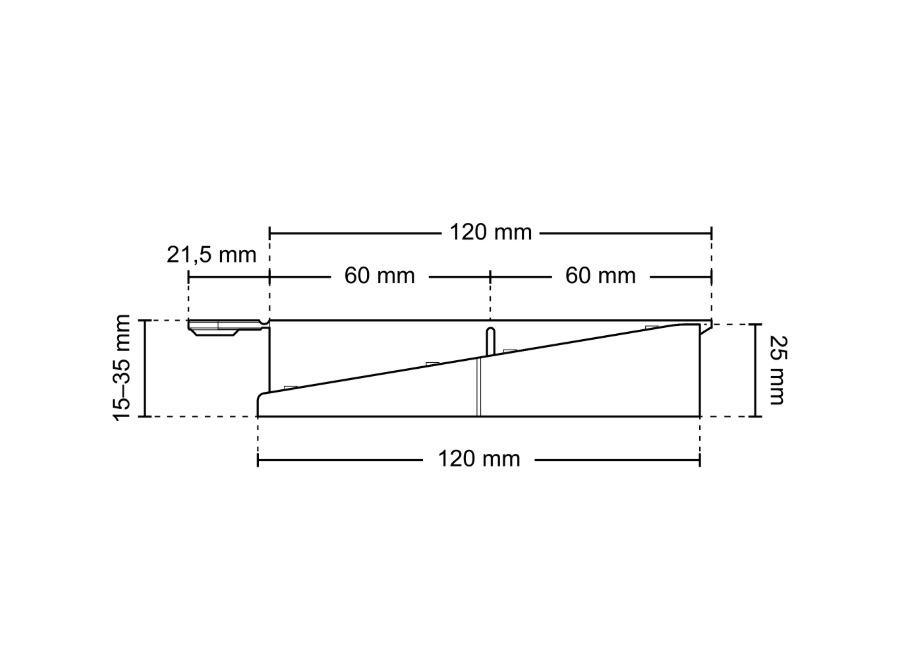

• Podstawowy zakres regulacji wysokości wynosi od 15 mm do 35 mm.
• Maksymalna nośność pojedynczego wspornika sięga do 1000 kg (10 kN).

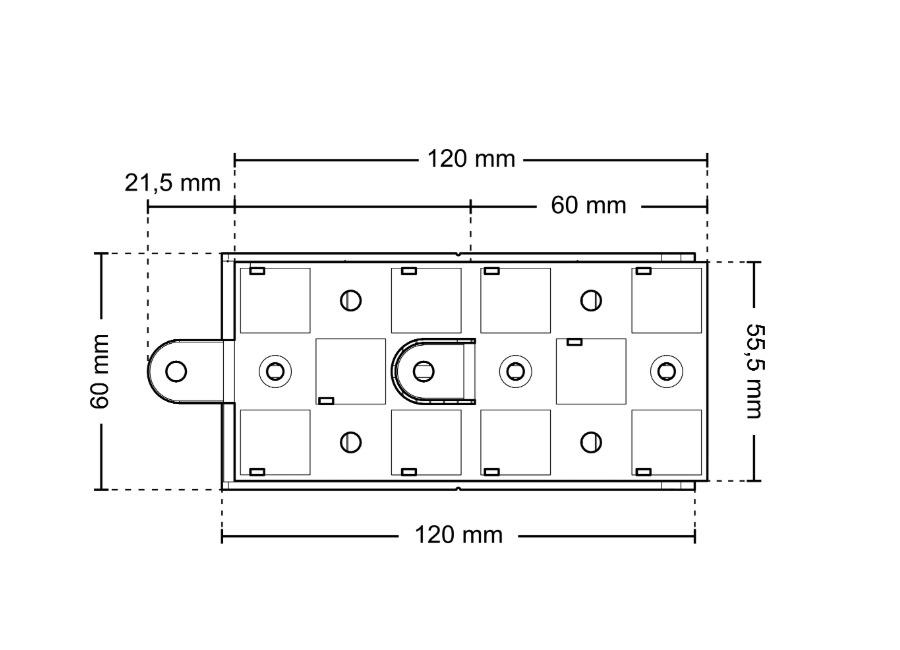

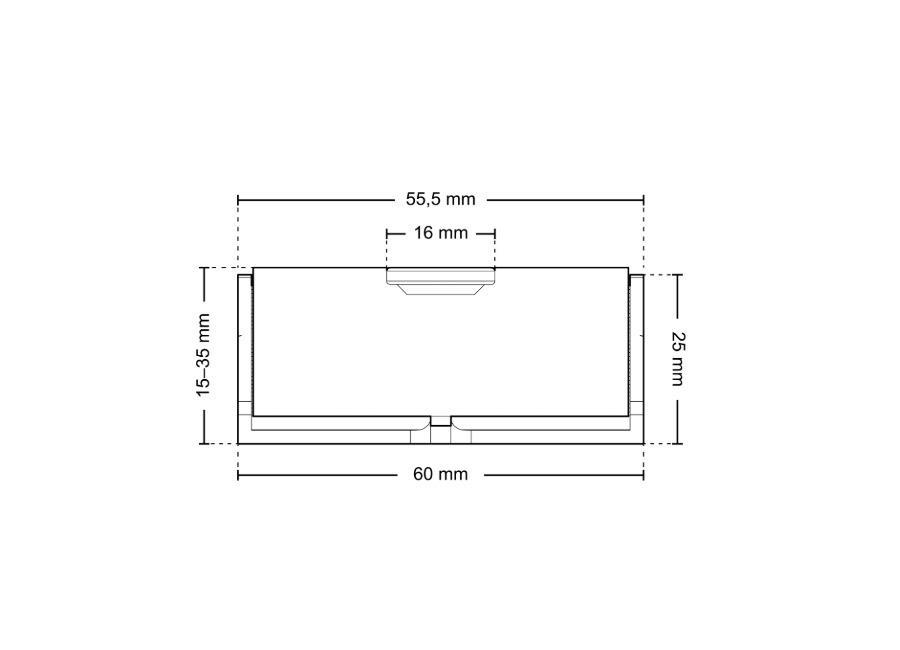

• Wymiary podstawy S to 60 × 120 mm przy wysokości 25 mm.
• Wymiary klina S to 55,5 × 120 mm przy wysokości 23,5 mm.
• Produkt wykonano z wytrzymałego polipropylenu (PP) odpornego na trudne warunki atmosferyczne.
• Dopuszczalny zakres temperatur pracy wynosi od -20°C do +65°C.
• Podstawa posiada fabryczny otwór umożliwiający opcjonalne przytwierdzenie stopy do podłoża za pomocą kołka lub wkręta.

Do jakiej szerokości legarów pasuje wspornik Raptor S?

Głowica stopy Raptor S została zaprojektowana w sposób uniwersalny, co umożliwia montaż różnego rodzaju podkonstrukcji.

·         Legary o standardowej szerokości do 60 mm - w przypadku legarów o szerokości do 60 mm wspornik zachowuje pełny, nominalny zakres regulacji wysokości wynoszący od 15 mm do 35 mm. Legar opiera się bezpośrednio w obrysie podstawy wspornika i jest mocowany z boku za pomocą zintegrowanego uchwytu montażowego.

·         Szerokie oraz wąskie profile legarowe - dla legarów szerszych niż 60 mm zaleca się zastosowanie dwóch wsporników Raptor ustawionych bezpośrednio obok siebie przeciwstawnie, aby zapewnić pełne podparcie na całej szerokości profilu. Z kolei przy legarach węższych niż 60 mm zakres regulacji poziomu może ulec nieznacznemu powiększeniu.

Opcjonalne akcesoria dodatkowe do systemu Raptor w ofercie Komplex Market

System wsporników tarasowych Raptor można rozbudować o dedykowane akcesoria:

• Korektor nachylenia podstawy do RAPTOR (do 7%) - dedykowany dodatek montowany pod podstawę wspornika na podłożach o wyraźnym lub nieregularnym nachyleniu. Umożliwia niwelowanie spadku terenu w zakresie od 0% do 7% (do 7 cm różnicy poziomów na 1 metrze bieżącym), zapewniając pionowe ułożenie wspornika oraz równe przyleganie legara.
• Podkładka gumowa pod SBR (170 × 170 × 3 mm) - wytrzymała mata gumowa ze spoiwa SBR przeznaczona do podkładania pod podstawy wsporników. Zabezpiecza podłoże oraz wrażliwe powłoki hydroizolacyjne (papy, membrany EPDM, folie PVC) przed uszkodzeniami mechanicznymi, a także dodatkowo tłumi drgania i hałas.
• Podkładka ochronna 2 mm do RAPTOR - ochronna przekładka z tworzywa montowana pod podstawą wspornika. Równomiernie rozkłada obciążenie punktowe na powierzchni podłoża i zapobiega wbijaniu się krawędzi stopy w delikatne warstwy izolacyjne (membrany EPDM, papy termozgrzewalne, płyty XPS/EPS). Podnosi wysokość zestawu o +2 mm.

Inne stopy tarasowe i serie wsporników w ofercie Komplex Market

W ofercie sklepu Komplex Market oprócz prezentowanej stopy Raptor S dostępne są również wyższe warianty wsporników z serii Raptor, Clever Level, Standard oraz MAX, co pozwala na precyzyjne dopasowanie podkonstrukcji do dowolnej wysokości tarasu:

• Seria schodkowa RAPTOR w wyższych zakresach - w ofercie dostępne są modele podwyższające od 15 do 125 mm, przeznaczone do wyższych podbudów tarasowych przy zachowaniu milimetrowej regulacji klinowej.
• Seria CLEVER LEVEL - oferuje kompaktowe wsporniki regulowane w zakresie 25-200mm, idealny do niskich zabudów tarasowych i podłóg podniesionych.
• Seria STANDARD - klasyczne stopy gwintowane pod legary, dostępne dla wysokości 30-220mm (z przedłużkami do 520mm).
• Seria MAX - zaawansowane wsporniki do zadań specjalnych i wysokich zabudów, dla wysokości w zakresie 45 – 350mm (z przedłużkami do 950mm).

Najważniejsze zalety wspornika tarasowego Raptor S

• Posiada jeden z najniższych profili na rynku, pozwalający na rozpoczęcie poziomowania już od wysokości 15 mm.
• Wykazuje ekstremalną wytrzymałość na obciążenia obwodowe i pionowe aż do 1000 kg (10 kN) na jeden punkt podparcia.
• Ząbkowany klin umożliwia precyzyjną zmianę wysokości z dokładnością co do 1 mm.
• Wykonanie z wysokiej jakości tworzywa PP gwarantuje 100% odporności na mróz, wilgoć, promieniowanie UV oraz korozję biologiczną.
• Wbudowany uchwyt do legara oraz prosty system blokady znacząco przyspieszają prace montażowe.
• Jest to produkt w 100% zaprojektowany i wyprodukowany w Polsce przez renomowaną markę SOLVER.

Najczęściej zadawane pytania (FAQ)

Jaka jest minimalna wysokość, jaką można uzyskać na wsporniku Raptor S?

Najniższa wysokość wynosi 15 mm. Aby uzyskać zakres od 15 mm do 25 mm, należy przełamać lub przeciąć fabryczny klin S wzdłuż przetłoczenia i użyć jego niższej połówki.

Czy stopa Raptor S wymaga przykręcania do podłoża?

Mocowanie wspornika do podłoża nie jest obligatoryjne. W przypadku budowy stabilnej kratownicy wsporniki mogą pracować w systemie tarasu pływającego. Przytwierdzenie do podłoża zaleca się w miejscach narażonych na przesuwanie konstrukcji, o ile nie narusza to ciągłości warstwy hydroizolacji.

Jak prawidłowo zablokować wysokość po wypoziomowaniu legarów?

Po doborze wysokości należy wkręcić jeden wkręt samogwintujący w otwór klina znajdujący się najbliżej środka podstawy. Dla wspornika S zaleca się stosowanie wkrętów o średnicy 4 mm z łbem stożkowym.

Co zastosować pod wspornik na tarasie z izolacją z papy lub membrany?

Na podłożach wrażliwych na uszkodzenia mechaniczne bezwzględnie należy zastosować podkładkę ochronną 2 mm do RAPTOR lub gumową podkładkę SBR 170x170mm. Zabezpieczają one powłokę hydroizolacji przed przebiciem przez krawędzie wspornika.

Jaki powinien być rozstaw wsporników pod legarami?

Rozstaw wsporników należy zawsze ustalać w oparciu o wytyczne producenta zastosowanych legarów oraz desek tarasowych. Najczęściej wynosi on od 35 cm do 60 cm, biorąc pod uwagę także nośność podłoża.
